满足客户的红外加热需求。
红外金面反射炉可被用于多个领域的研发与生产设备
满足客户对快速加热和大范围加热的需求。
RHL-E/VHT/P系列红外金面反射炉，采用红外灯管加热，搭配具有水冷循环降温的黄金反射面，可实现对快速加热与降温；小巧的设计可拼接组合满足大范围加热的需求，被广泛应用于多个领域的研发与生产设备。
用途
- 太阳能电池，铜铟镓硒（CIGS）电池, 硫化铜锌锡（CZTS）电池退火
- SiC功能器件的退火
- 金属材料的淬火与退火
- 陶瓷材料的热冲击测试
- 钎焊
- 催化剂（气体分析）
特長
根据黄金反射面的形状可分为E型、VHT型、P型：- E型：具有椭圆形反射表面，通过反射面形成聚焦红外光的圆柱加热区域，能够高速加热到高温。
- VHT型：具有椭圆形反射表面，并使用卤素灯管，可加热到1800°C。
- P型：具有抛物线型反射面，通过反射面形成平行红外光的圆柱加热区域，可在大面积区域进行均匀加热。
仕様
- E型
- VHT型
- P型
| 型号*1 | 加热方式 | 最高加热温度*2 | 加加热长度 （灯管发光长度） |
电压 | 功率 |
|---|---|---|---|---|---|
| E110L | 聚焦光单面加热 | - | 265mm | 200V | 2.0kW |
| E25N | 聚焦光圆柱加热 | 1100℃ | 140mm | 100V | 2.0kW |
| E25P | 1300℃ | 200V | 2.4kW | ||
| E45N | 1100℃ | 100V | 4.0kW | ||
| E45P | 1400℃ | 200V | 4.8kW | ||
| E410N | 1100℃ | 265mm | 200V | 4.0kW | |
| E410P | 1400℃ | 8.0kW | |||
| VHT-E44 | 1700℃ | 100mm | 200V | 8.0kW | |
| VHT-E64 | 12.0kW | ||||
| VHT-E48 | 1800℃ | 225mm | 480V | 24.0kW | |
| VHT-E68 | 36.0kW | ||||
| P44CP | 平行光圆柱加热 | 1200℃ | 100mm | 100V | 4.0kW |
| P48CP | 200mm | 200V | 6.4kW | ||
| P410CP | 265mm | 8.0kW | |||
| P65CN | 900℃ | 140mm | 100V | 6.0kW | |
| P65CP | 1200℃ | 200V | 7.2kW | ||
| P610CN | 900℃ | 265mm | 6.0kW | ||
| P610CP | 1200℃ | 12.0kW | |||
| P810CN | 900℃ | 8.0kW | |||
| P810CP | 1100℃ | 16.0kW |
以E410为例
- E : 代表反射面类型
- E : 椭圆形反射面 , P：抛物形反射面
- 4 : 灯管数量
- 10 : 灯管长度
- N : 加热方式，灯管零号
- L : 线性聚焦 , C : 圆柱形聚焦 , N : N型灯管 , P : P型光管
＊2 最高加热温度根据被加热样品的红外反射率，吸收率，比热和材料而变化。
● 该炉体工作时需要配置冷却水；
● 加热温度根据被加热样品的红外反射率，吸收率，比热和材料而变化。
● 其它的配置需求，请联系我们。
工作原理

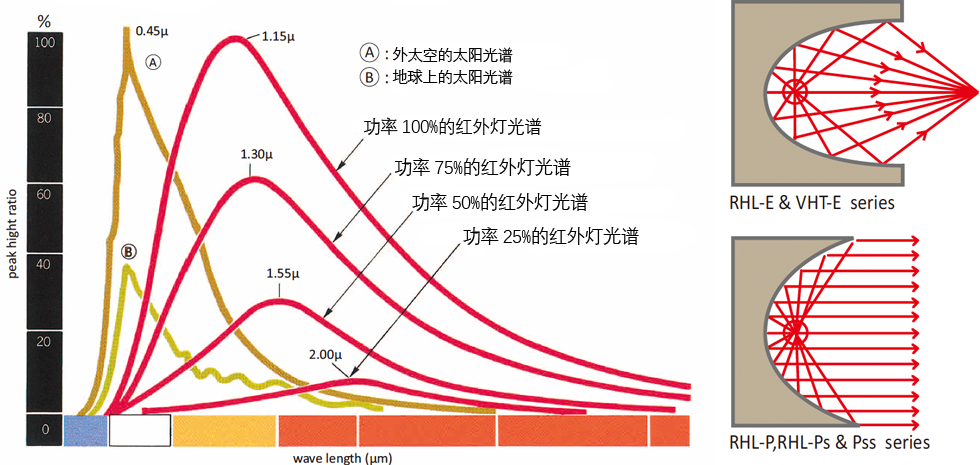

红外光谱分布
- 1.辐射加热
- 红外金面反射炉使用红外跟能量密度的红外灯管作为热源，采用辐射加热的模式。
炉体由铝合金材质制成，内部具有水冷腔，经抛光镀黄金膜的反射面具有极高的反射率。 - 2.红外灯管
- 红外灯管由钨丝和石英玻璃制成，其光谱的波峰在1.15μm附近的近红外区域。
红外灯管提供的能量密度是常规加热方式的10~15倍。 - 3.黄金反射面
- 反射面经过高精度的曲率加工，来增强反射率和避免膜层脱落；
反射面有两种类型，一种是椭圆型，另一种是抛物线型。RHL-E和VHT-E系列型号具有椭圆型反射面，适用于棒状样品的加热。另一类型号：RHL-P，RHL-Ps和RHL-Pss系列具有抛物线型反射面适用于片状样品。
E型
最快加热速率测试
- 炉体型号
- E410P
- 样品尺寸
- W 10 X L50 x t 1（mm）
- 加热气氛
- 空气
- 样品材料
- SUS不锈钢
VHT型
超高温炉体的最快加热速率测试
- 炉体型号
- VHT-E68
- 样品尺寸
- φ 12 x L30mm
- 加热气氛
- 氮气流
- 样品材料
- 碳
P型
最快加热速率测试
- 炉体型号
- P610P
- 样品尺寸
- W 20 X L50 x t 0.8（mm）
- 加热气氛
- 空气
- 样品材料
- SUS不锈钢
温度均匀性测试
- 炉体型号
- P610CN
- 样品尺寸
- W 50 X L100 x t 4（mm）
- 加热气氛
- 氮气流
- 样品材料
- 碳板
梯度加热测试
- 炉体型号
- P610CN
- 样品尺寸
- W 50 X L80 x t 0.5（mm）
- 加热气氛
- 氮气流
- 样品材料
- SUS不锈钢片
不同气流下的冷却速率
- 炉体型号
- E610CP
- 样品尺寸
- W 50 X L80 x t 0.5（mm）
- 样品材料
- SUS不锈钢片
- 气体流量
- 10L/min
