厚度方向热电特性评价装置
ZEM-d

この製品に関するお問い合わせはこちら

厚さ方向熱電特性評価装置ZEM-dイメージ

この製品に関するお問い合わせはこちら

该装置能够在厚度方向上测量塞贝克系数和电阻率,并且能够通过匹配测量方向来评估各向异性材料的热电特性。

用途

  • 有机热电材料和无机热电材料的厚度方向热电特性评价
  • 挠性材料各向异性评估

特長

  • 可以在不同温度下评估厚度方向上的塞贝克系数和电阻率
  • 自动测量V-I图以确定样品设置时引线接触质量,并设置最佳电流
  • 柔性薄板样品的面内方向测量(可选)

仕様

测量物性 塞贝克系数和电阻率
温度范围 最高200°C(试样温度侧)
样品大小 截面面积:最大φ20mm 长:0.01-20mm
测量气氛 在大气中,在惰性气体中

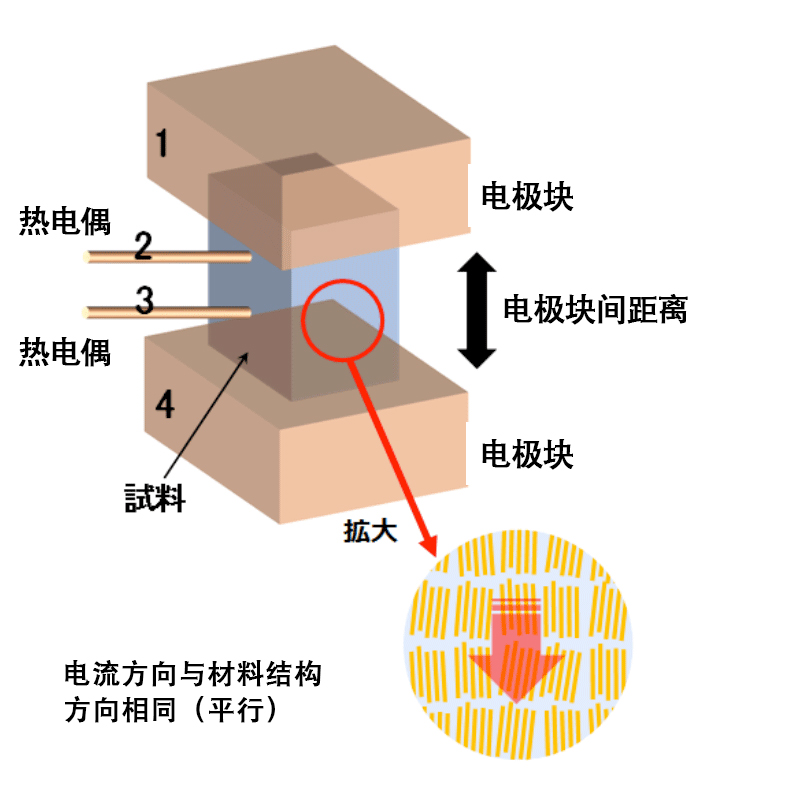

现有测量方法
现有测量方法

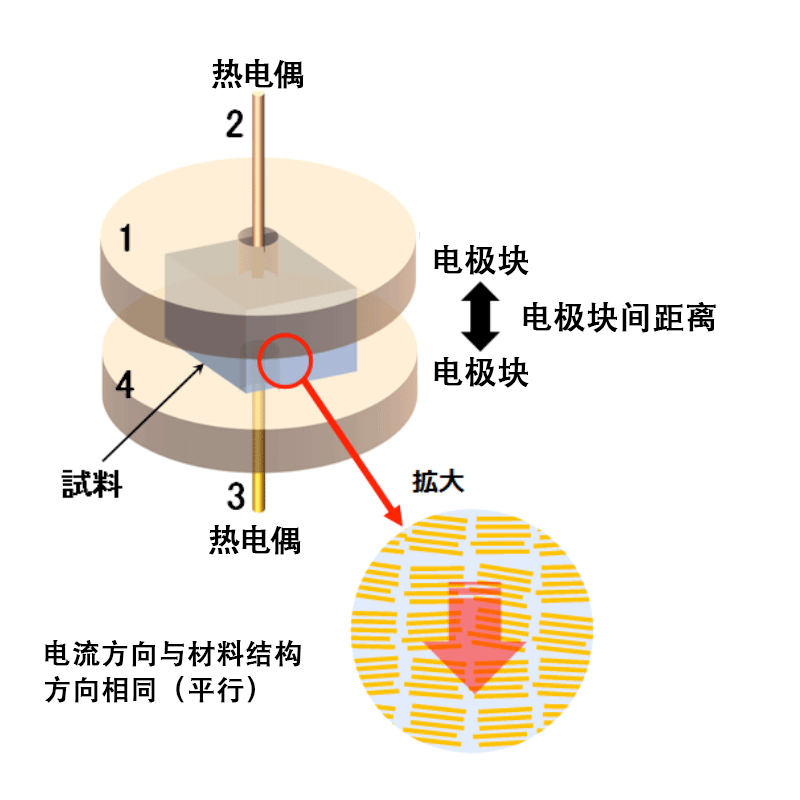

新装置的测量方法
新装置的测量方法

测量原理

※外推:根据几个数据计算数据范围之外的预期数值。这种方法被称为外推法。
0分外推是指将几个数据延伸到x轴的0点(与y轴的交点),取其y段的值的方法。

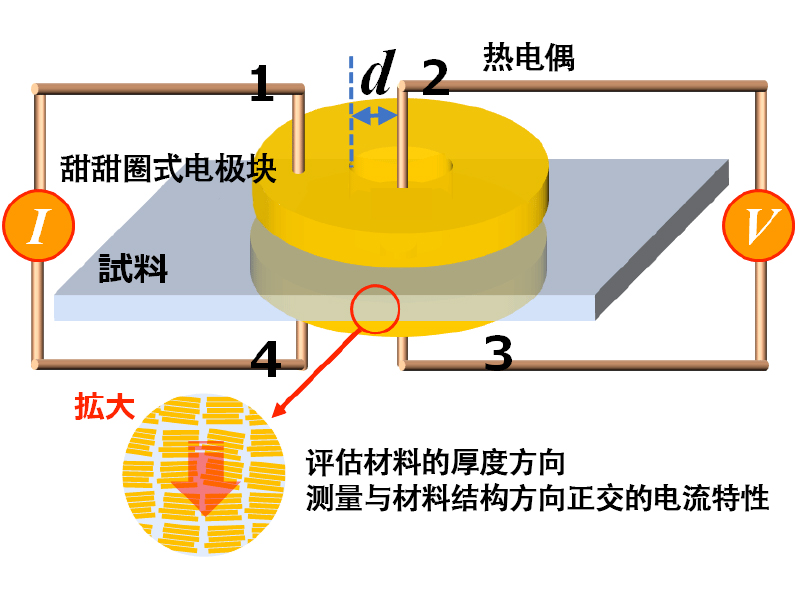

電気抵抗率測定原理図
電気抵抗率測定原理図
塞贝克系数测量原理图
塞贝克系数测量原理图

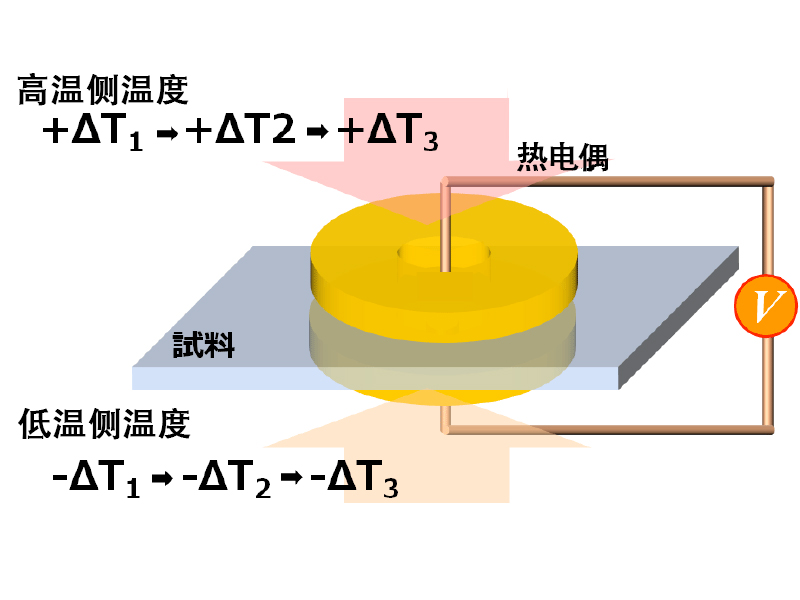

塞贝克系数测量的温差设定
塞贝克系数测量的温差设定
