周期加热法热扩散率测量装置 FTC系列

提供一种能够简单地评价用闪光法难以测量的薄膜样品的方法。
采用交流焦耳加热法测量薄膜聚合物,纸张和陶瓷等固体在厚度方向上的热扩散率。
由于测量范围为需求高的室温专用型,实现了紧凑的机身和低价格。

用途

  • 薄膜材料的热扩散测量(厚度方向)
  • 聚合物薄膜,散热片,电子材料,导电材料,功率器件和其他聚合物材料的数据采集,研发和质量控制

特長

  • 与闪光法相比,样品的厚度极限为一半以下,最适合评价薄高分子材料的热物性
  • 在聚酰亚胺基样品的情况下,10μm至200μm
  • 由于检测部分被加宽以允许在样品表面上进行测量,因此测量的重现性高
  • 节能(100伏15安交流电,PC除外)
  • 安装面积为本公司原有机器(FTC-1)的一半以下的A3尺寸左右

专利和标准

符合国际塑料标准ISO 22007-3

仕様

型式 FTC-RT FTC-1
测量物性 热扩散率 热扩散率
温度范围 室温 室温-200摄氏度
样品尺寸 尺寸:角10mm至20mm
厚度:10μm至200μm(聚酰亚胺样品)
20μm至300μm(石英玻璃)
测量气氛 大气中 在惰性气体中,在大气中

实用程序

所需电源 100 V交流电,15 A(PC除外)
机身尺寸 约355mm(W)×530mm(D)×232mm(H)
炉盖打开时高度约495mm
机身重量 约20kg(不含支架)

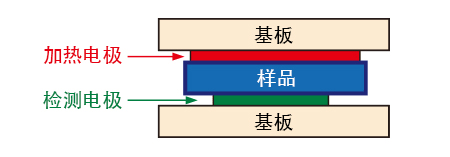

方框图(试料系部)

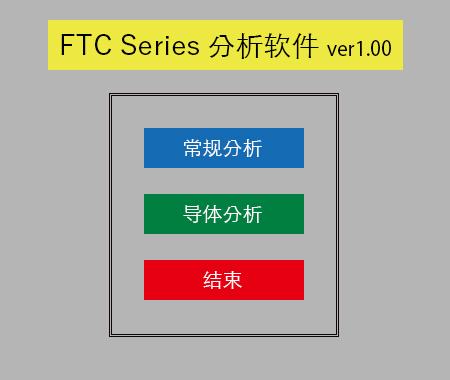

分析软件

根据专用软件进行分析。
常规分析:测量所有分析
导体分析:用聚酰亚胺夹住测量时的分析

市售聚酰亚胺薄膜的测定例

厚度(微米) 13 26 56 133
热扩散系数(×10-6m2s-1 0.10 0.10 0.11 0.12
