氙气闪光法热扩散率测量装置 TD-1系列

该装置能够评估和测量散热膜等的厚度方向和内表面各向异性。氙气灯减少了对样品的侵蚀,专用附件使测量样品各向异性变得容易。

用途

  • 高分子材料的热扩散率测量(厚度方向)
  • 比热容量的测量和热导率的评价
  • 可以评估热扩散率的各向异性(面内方向)
  • 多层材料的热扩散率评价(厚度方向)

特長

  • 最适合于导热性高分子材料的热物性评价
  • 测量环境可选自大气,真空和惰性气体(RTA类型仅适用于大气)
  • 低功耗(AC100V 15A,PC除外)
  • 节省空间的桌面安装
  • 温度可从室温控制到350°C(仅限HTV型温度升高测量)

仕様

型式 TD-1 HTV TD-1 RTV TD-1 RTA
测量物性 热扩散率、比热容(可选)
温度范围 室温至最高350°C 室温
样品尺寸 φ10mm(在厚度方向上测量盘状样品),25μm至2mm(在聚酰亚胺样品的情况下)
<选项>
圆形样品支架(厚度方向)φ12.7,φ15,φ20mm
方形样品支架(厚度方向)10角12.7 mm角
面方向样品支架(面方向)φ20mm
样品数 4 个 1个
测量气氛 在大气中,在真空中,在惰性气体中 大气中

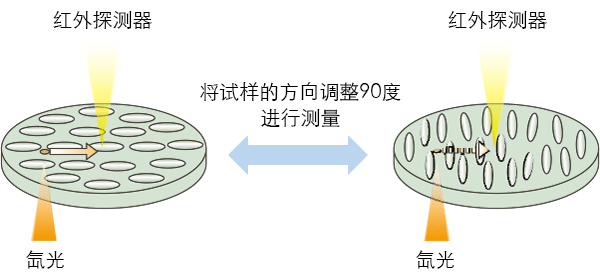

各向异性评价测量的图像图
厚度方向的测量图像图

应用领域

  • 聚合物薄膜
  • 高亮度LED
  • 胶水
  • 高导热片
  • 电子设备材料
  • 双面胶带
  • 其他聚合物材料
  • 功率器件
  • 油漆

实用程序

电力需求 AC100V 15A(PC除外)
占地面积 HTV型:约710mm(W)×约620mm(D)HTV型:约710mm(W)×约620mm(D)
机身重量 大约40kg

市售聚酰亚胺薄膜的测定

厚度(微米) 25 50 75 125
热扩散系数(×10-6m2s-1 0.14 0.20 0.21 0.22
