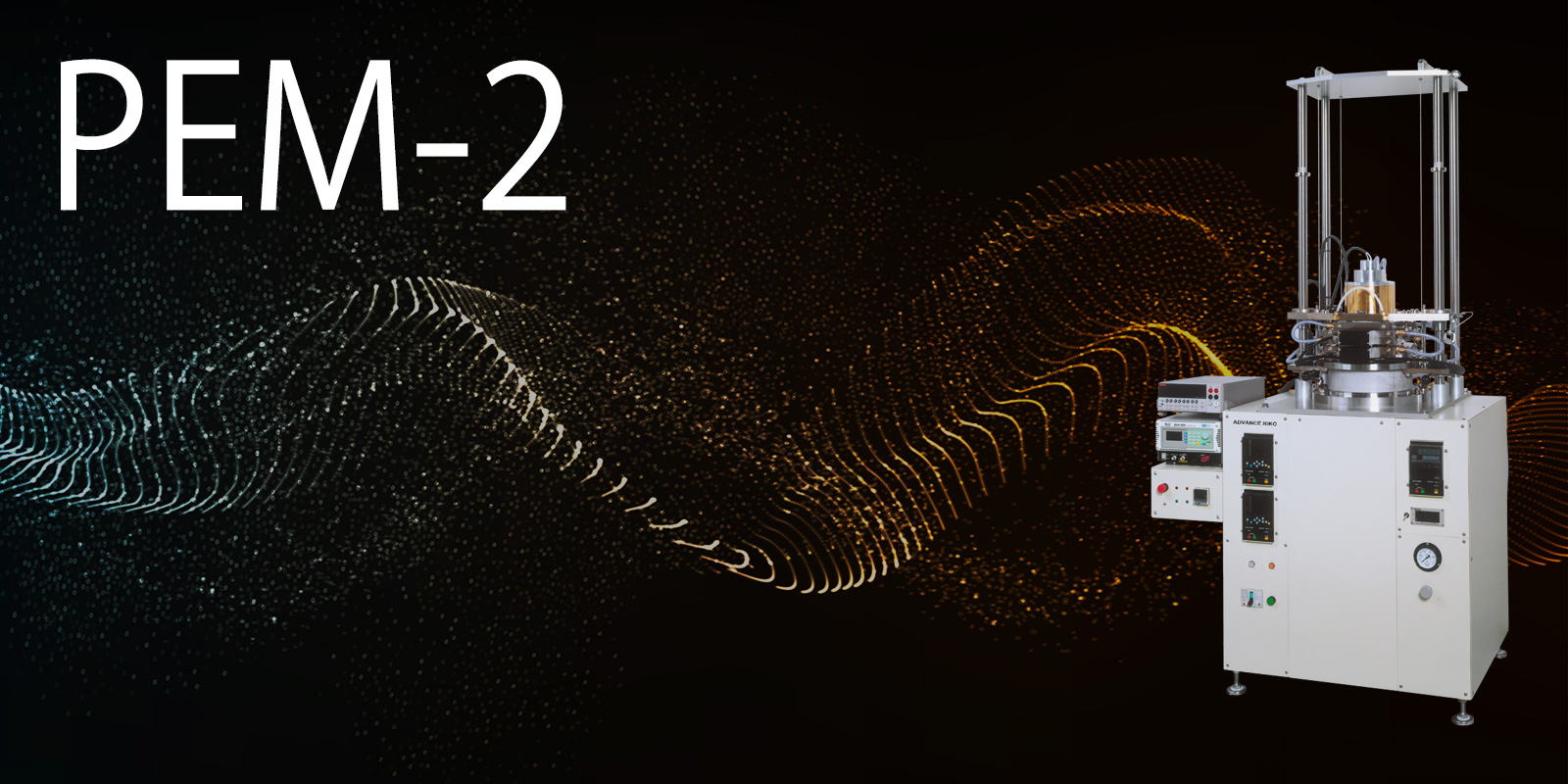

熱電発電モジュールに最大500℃の温度差をつけて、モジュールに一次元の熱流Qを貫流させたときに発電する電力Pを求めて熱電変換率ηを求める装置です。
用途
- 熱電発電モジュールの発電効率測定
- 熱サイクル試験によるモジュールの寿命試験
特長
- 温度制御性に優れた赤外線ゴールドイメージ炉を採用し、素早くモジュールの性能評価及び耐久試験が可能
- モジュールの上下面に最大500℃の温度差をつけることが可能
- モジュール貫通熱量の計測が可能
- エアシリンダー機構によって加熱時における接触面の熱抵抗を安定保持
- 温度安定の判定、熱電発電モジュールに対する負荷の自動可変、測定温度の自動制御により、計測動作をソフト上の設定のみで可能
仕様
| 測定物性 | 変換効率、発電量、貫通熱量 |
|---|---|
| 測定方式 | 一次元熱流投入法 |
| モジュールサイズ | 角20､30､40mm×厚5〜30mm |
| 受光板表面温度 | 最高800℃ |
| 試料温度差 | 厚さ30mm SUS 程度の熱伝導率で 00 ℃ 程度 |
| 接触面加圧力 | 2MPa(角30mmの時) |
| 測定雰囲気 | 不活性ガス中 |
| 設置場所 | 約W3000×D1000（mm） |
| 重量 | 約300kg |
| 所要電源 | 本体：AC 200 V, 1φ, 4 kVA 1箇所 パソコン、 ポンプ： AC 100 V, 1φ, 1 kVA コンセント 2 箇所 |
| 所要接地 | 接地抵抗100Ω以下 1 箇所 |
装置構成
- 試料加熱部系（架台を含む） 1式
- プログラム温度制御器 1式
- 計測回路系 1式
- 真空排気装置 1式
- データ処理装置 1式
- 恒温水循環器（下部熱流計測ブロック冷却用） 1式
ユーティリティ
| 装置寸法 | 約 W 3000 × D 1000（mm） |
|---|---|
| 重量 | 約300kg |
| 所要電源 | 本体：AC 200 V, 1φ, 4 kVA 1箇所 パソコン、ポンプ： AC 100 V, 1φ, 1 kVA コンセント 2 箇所 |
| 所要接地 | 接地抵抗100Ω以下 1 箇所 |
市販品のモジュール測定例
温度と負荷電流による電力評価
温度と最大変換効率評価
