受託分析

熱電測定の受託分析

材料単体での性能指数を図るために必要なゼーベック係数・電気抵抗率・熱伝導率の評価測定します。

ゼーベック係数測定

差温ヒーターで試料端面を加熱して、試料両端に最高50℃の温度差をつけ、試料側面に押し当てたプローブ熱電対間の温度差と起電力を計測し求めます。

電気抵抗率・ゼーベック係数

測定温度範囲 測定雰囲気 試料形状、寸法 金額
室温~1000℃ 低圧ヘリウムガス中 固体
角またはφ2~4㎜
長さ5㎜~22㎜
4温度点まで:¥50,000
5温度点目より:¥10,000/温度点
薄板状
厚さ 30~500μm
幅  2~4mm
長さ 10~16mm
※フィルム状に関しては要相談
4温度点まで:¥50,000
5温度点目より:¥10,000/温度点

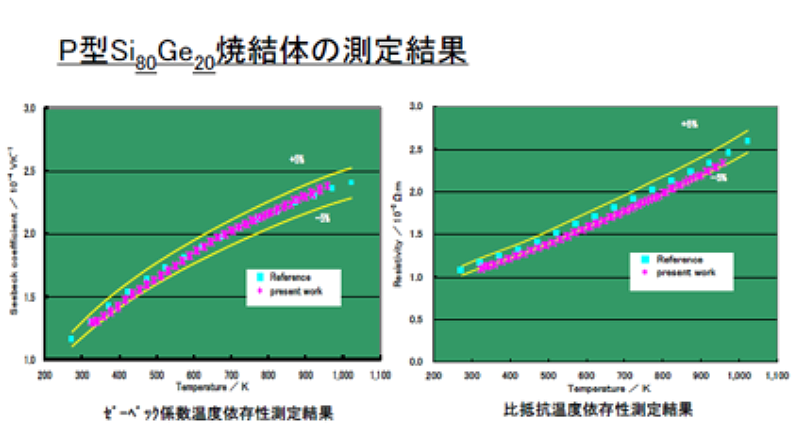

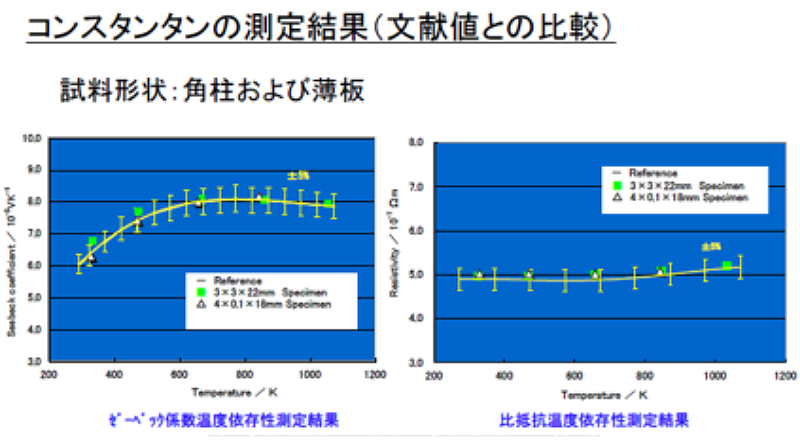

測定装置:熱電特性評価装置 ZEM-3シリーズ

ゼーベック係数・熱伝導率

測定温度範囲 測定雰囲気 試料形状、寸法 金額
室温+5℃ 大気中 最大
角20㎜
厚さ5㎜
別途お見積もり

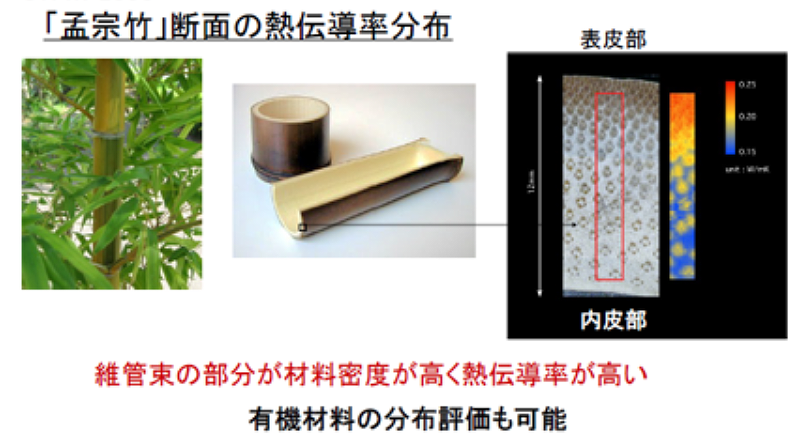

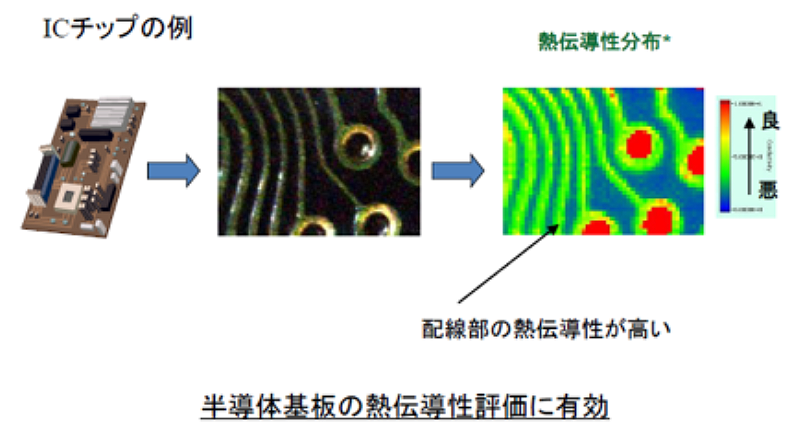

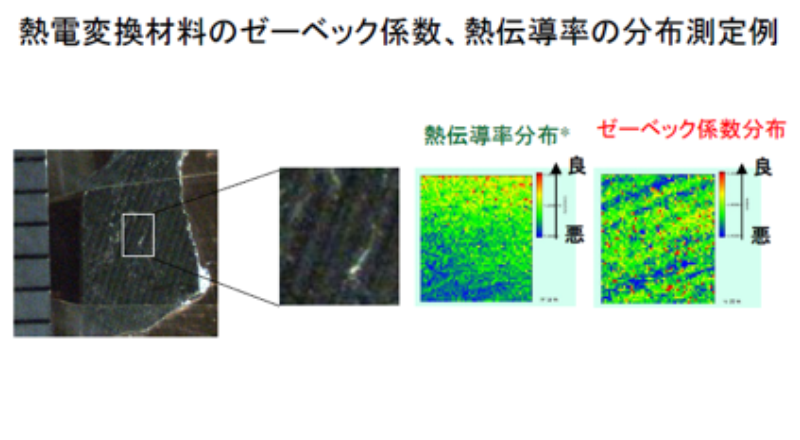

測定装置:走査型サーマルプローブマイクロイメージ STPM-1000

発電変換効率

熱電モジュールに温度差をつけ、発電量の電流依存性と熱流量から発電効率を評価します。

発電量・変換効率・熱流量

測定温度範囲 測定雰囲気 試料形状、寸法 金額
50~600℃
※要相談
真空中
不活性ガス中
角40㎜
長さ5~30㎜
3温度点まで:¥150,000
4温度点目より:¥50,000/温度点

測定装置:大気中熱電モジュール評価装置 F-PEM

発電量・変換効率・熱流量

測定温度範囲 測定雰囲気 試料形状、寸法 金額
50~500℃ 真空中 角2〜10㎜
長さ2~15㎜
3温度点まで:¥120,000
4温度点目より:¥40,000/温度点

測定装置:小モジュール用熱電変換効率評価装置 Mini-PEM
